Compresoare KAESER cu SIGMA PROFILE

Compresoare cu șurub dotate cu KAESER SIGMA PROFILE

Dezvoltat de către KAESER și de atunci îmbunătățit permanent, KAESER SIGMA PROFILE integrat în compresoare cu șurub, aduce economii de energie de până la 15% față de profilele de rotoare ale blocurilor de compresie convenționale. Toate blocurile de compresie KAESER sunt echipate cu rotoare având acest tip de profil optimizat, cu un consum redus de energie și sunt proiectate pentru a asigura maximum de eficiență energetică. Rulmenții cu role aliniați cu precizie, generos dimensionați și fabricați în limite de toleranță infime, constituie garanția unei durate de viață îndelungate și a unei fiabilități de excepție.

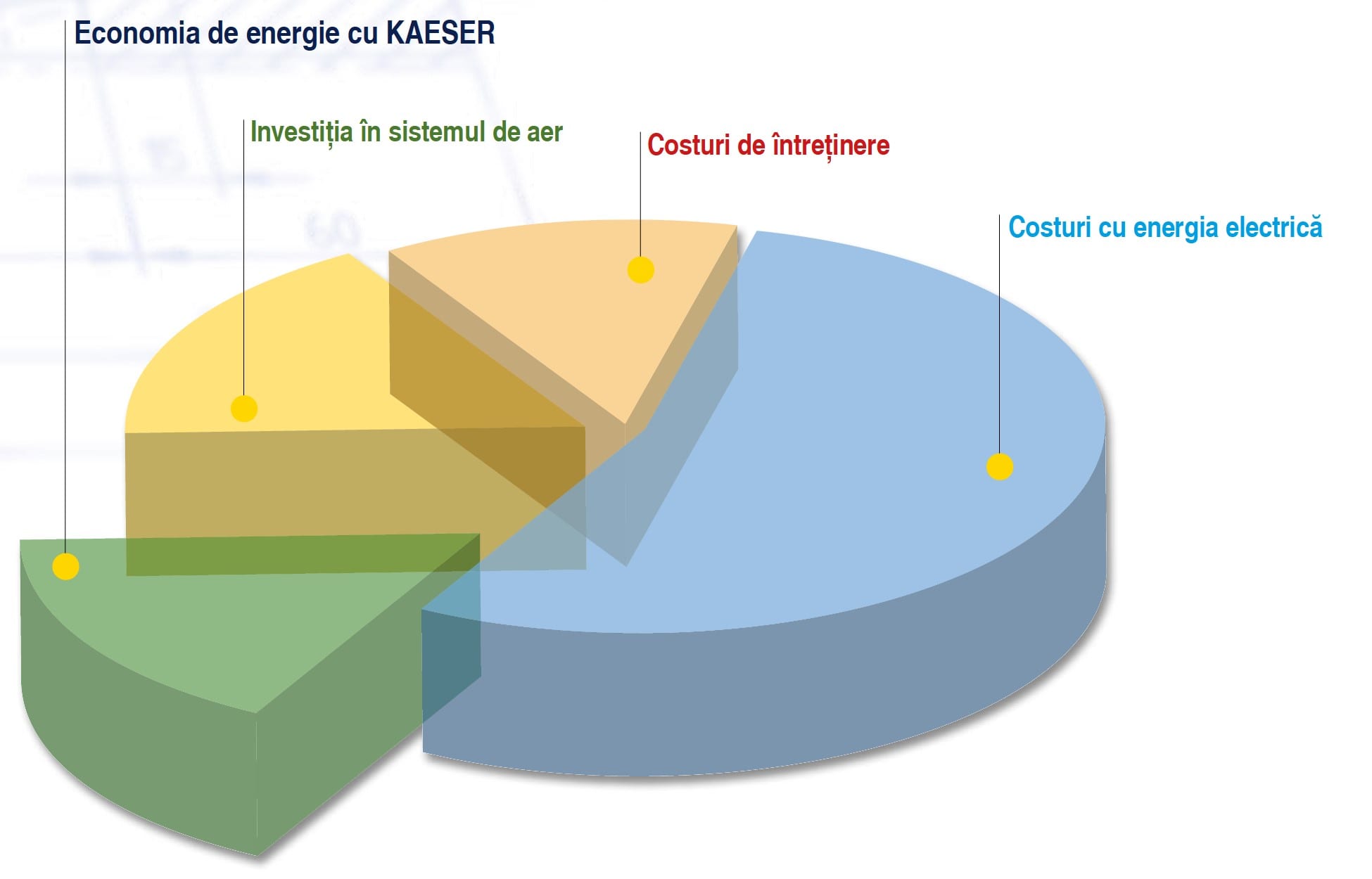

Costuri reduse pe întreaga durată de viaţă

Costurile cu energia pe întreaga durată de viață a unui compresor reprezintă de câteva ori valoarea inițială de achiziție, fapt care poate face ca orice diferență la prețul de achiziție să reprezinte o falsă economie. Eficiența și fiabilitatea sunt vitale în producerea aerului comprimat iar KAESER atinge aceste obiective prin calitate și componente fiabile construite pentru o funcționare de lungă durată. Prin economia de energie, compresoarele cu șurub KAESER ajută utilizatorii să-și reducă semnificativ costurile cu aerul comprimat.

1. Compresoare KAESER cu șurub și transmisie prin curea (până la 22 kW)

Cum funcționează compresoarele cu șurub KAESER?

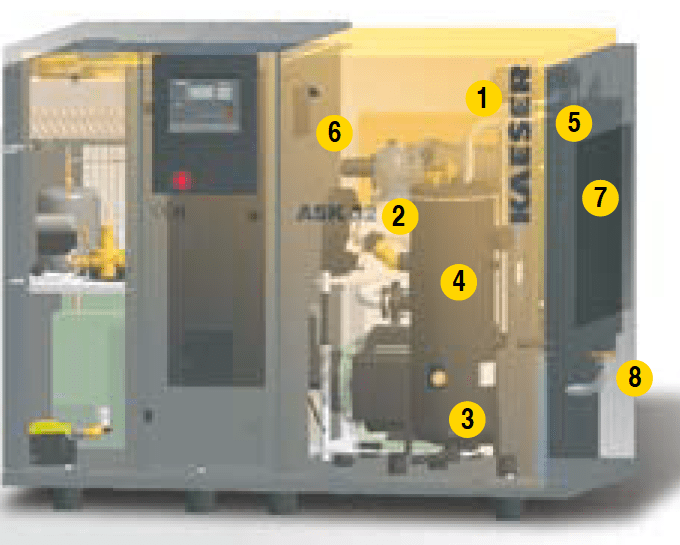

Aerul atmosferic este aspirat prin filtrul de admisie 1 în blocul de compresie unde este comprimat. Blocul de compresie 2 este antrenat de motorul electric 3. Fluidul de răcire SIGMA FLUID este injectat în blocul de compresie cu rol de răcire, ungere și etanșare. În condiții normale aerul atinge o temperatură de aproximativ 80 °C în timpul compresiei.

Un separator în trei trepte 4 reține fluidul de răcire din aerul comprimat. Fluidul trece prin răcitor, apoi prin filtrul de ulei și înapoi la punctul de injecție. O supapă termostatică 5 reglează si optimizează temperatura fluidului de răcire.

Aerul iese din cartușul separator cu un conținut remanent de ulei mai mic de 2 mg/m³, trece prin supapa de minimă presiune/ de reținere 6 și în final prin răcitorul final 7. În răcitorul final aerul este răcit până la o temperatură de 5 ÷ 10 K peste ambient. Cea mai mare parte a umezelii din aerul comprimat este extrasă în răcitorul final. Aerul iese la final, din compresor, prin racordul de ieșire 8.

Sistemul KAESER de transmisie prin curea

Compresoarele cu șurub și transmisie prin curea de la Kaeser asigură o eficiență și o fiabilitate deosebite. KAESER a fost unul dintre primii producători de compresoare care a dezvoltat sistemul de transmisie prin curea. Sistemul KAESER de transmisie prin curea este caracterizat de un sistem automat de tensionare care asigură o transmisie eficientă constantă și reduce costurile de întreținere. Modelele din seria SX sunt echipate cu o curea plată care nu necesită tensionare suplimentară.

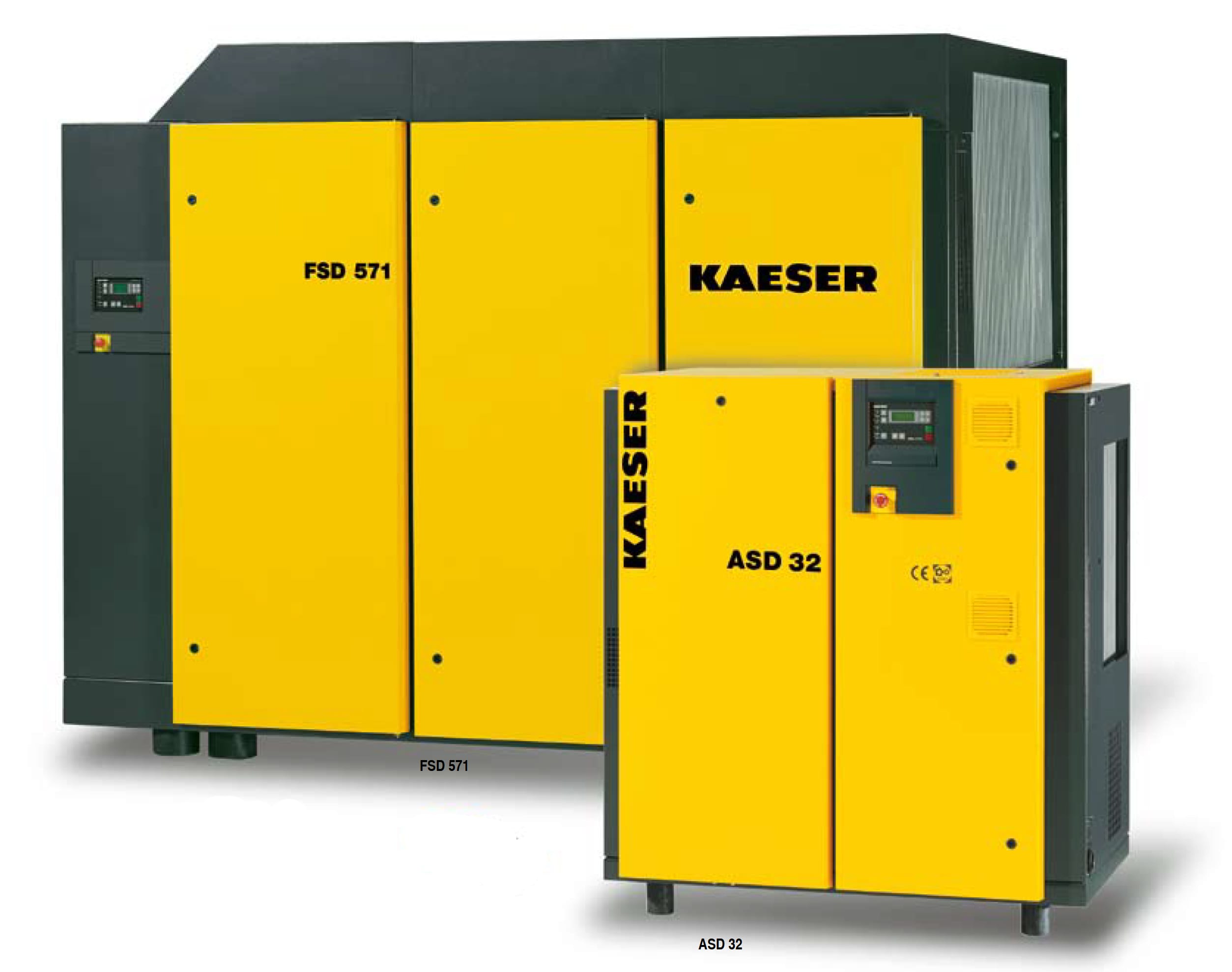

2. Compresoare cu șurub și transmisie 1:1 de la KAESER (până la 500 kW)

De ce transmisie 1:1?

La echipamentele de producere a aerului comprimat cu transmisie directă 1:1 motorul antrenează blocul de compresie direct, fără pierderi la transmisie, prin intermediul unui cuplaj fără întreținere. Compresoarele cu șurub cu transmisie directă 1:1 asigură performanțe excepționale și permit economii importante.

Gama largă de blocuri de compresie KAESER, proiectate individual, sunt produse și dezvoltate pentru a îndeplini cerințele fiecărui utilizator de aer comprimat.

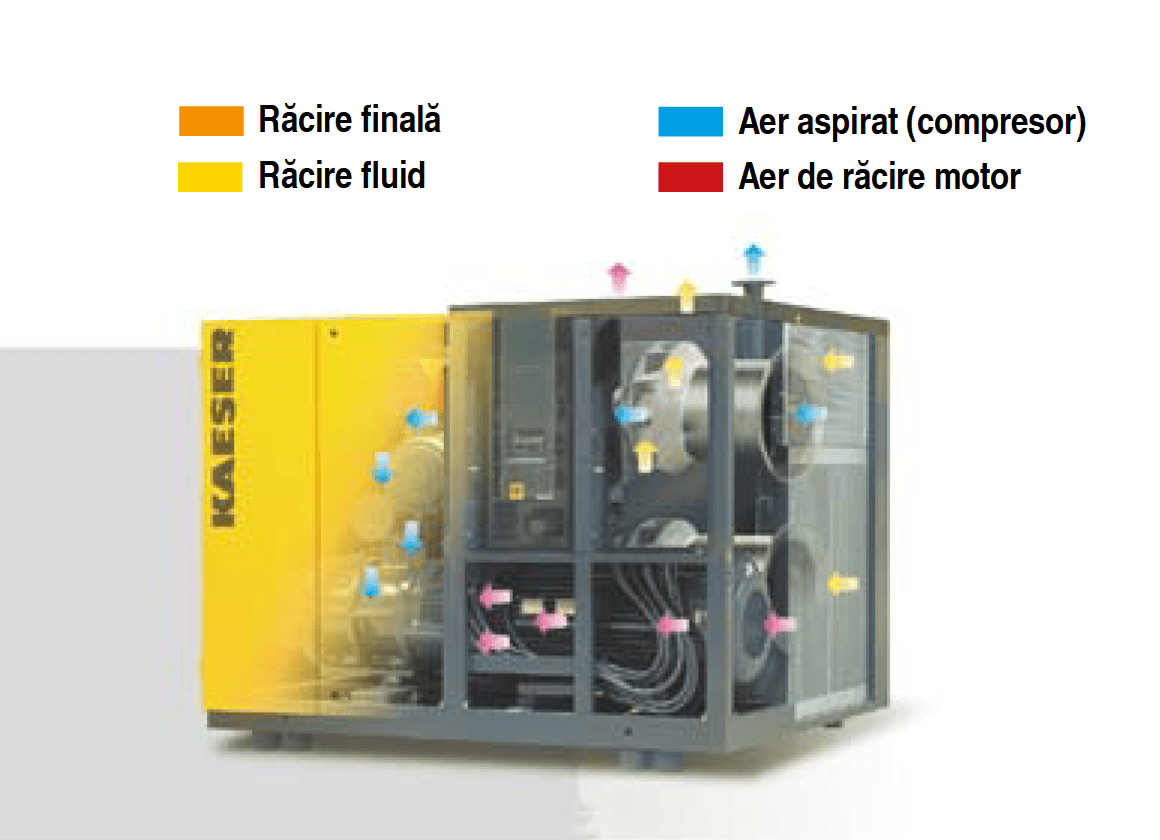

Sistem eficient de răcire

În plus față de eficiența mărită de răcire, sistemul mai are și următoarele avantaje: Interiorul carcasei se menține curat deoarece aerul ambiant este aspirat prin răcitor în incinta de răcire și apoi refulat direct în sus în afară. Impuritățile din aerul de răcire sunt reținute la partea exterioară a răcitorului.

Acumularea impurităților este ușor de observat iar operația de curățare poate fi efectuată fără a fi necesare operații de demontare. Siguranța în funcționare a compresoarelor cu șurub este îmbunătățită iar costurile de întreținere sunt semnificativ reduse. (modelele din seria HSD sunt răcite cu apă).

Economii triple cu transmisia 1:1

• Fără pierderi de putere la transmisie;
• Blocurile de compresie mari, cu turații reduse asigură mai mult aer comprimat cu mai puțină energie consumată;
• Reducerea semnificativă a costurilor de întreținere.

Accesează produsul: Compresoare cu șurub cu transmisie directă 1:1

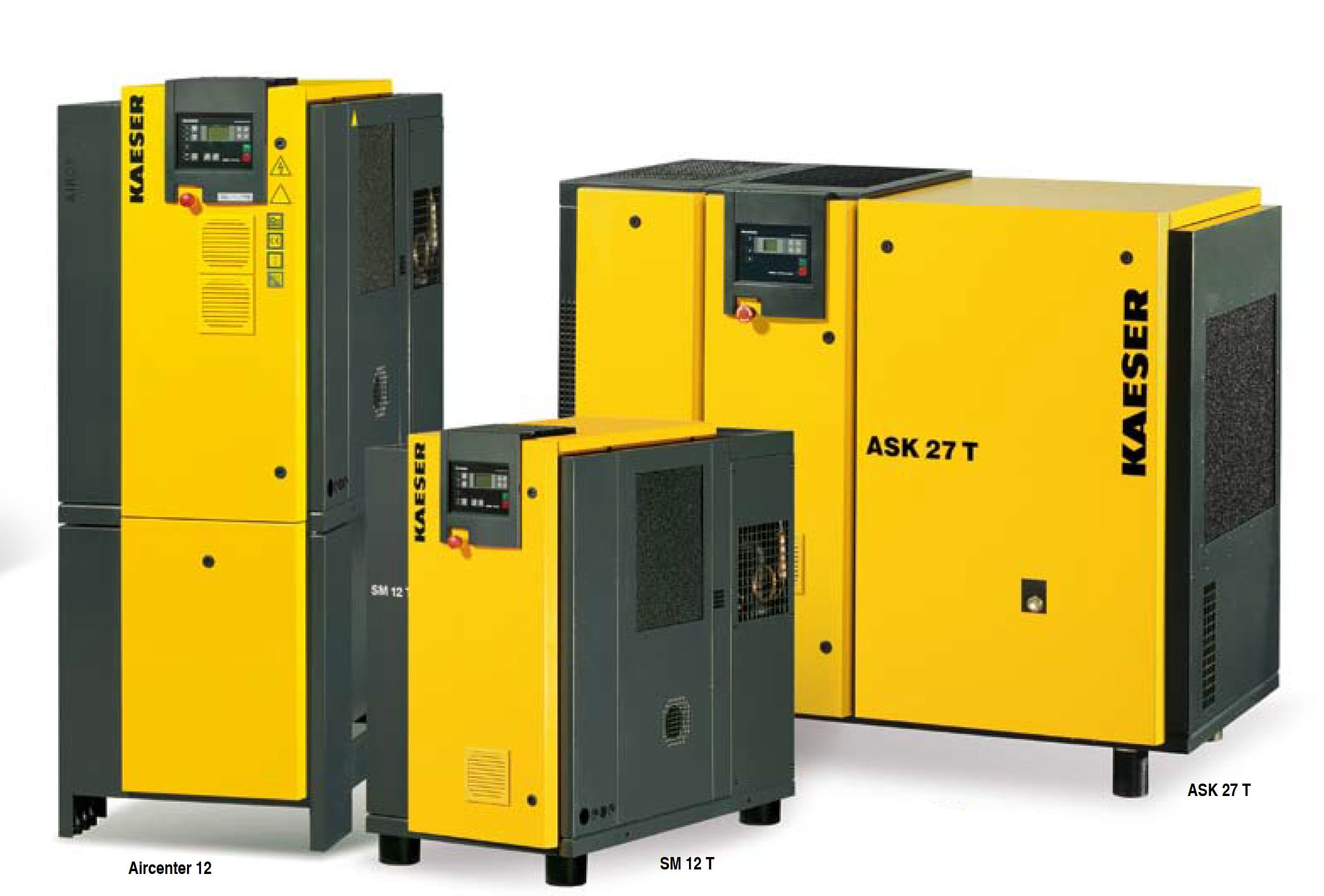

3. Sisteme complete de compresoare cu șurub Kaeser (până la 22 kW)

Aircenter și SXC – sisteme compacte de aer

O combinație compactă între un compresor cu șurub și un uscător cu refrigerare

Cu sistemul KAESER inteligent proiectat, compresorul cu șurub și uscătorul cu refrigerare sunt complet separate în module independente funcțional. Mai mult, fiecare modul are propriul său tablou de comandă (exceptând modelele SXC). De aceea, de exemplu, este posibilă izolarea și întreținerea uscătorului în timpul funcționării compresorului. Toate componentele sunt generos dimensionate și totuși ușor accesibile pentru întreținere și service.

Uscătoare cu refrigerare cu economie de energie

Particularitatea de oprire a uscătorului, care este legată de funcționarea compresorului, reduce semnificativ consumul de energie. (Nu este valabil la modelele SXC).

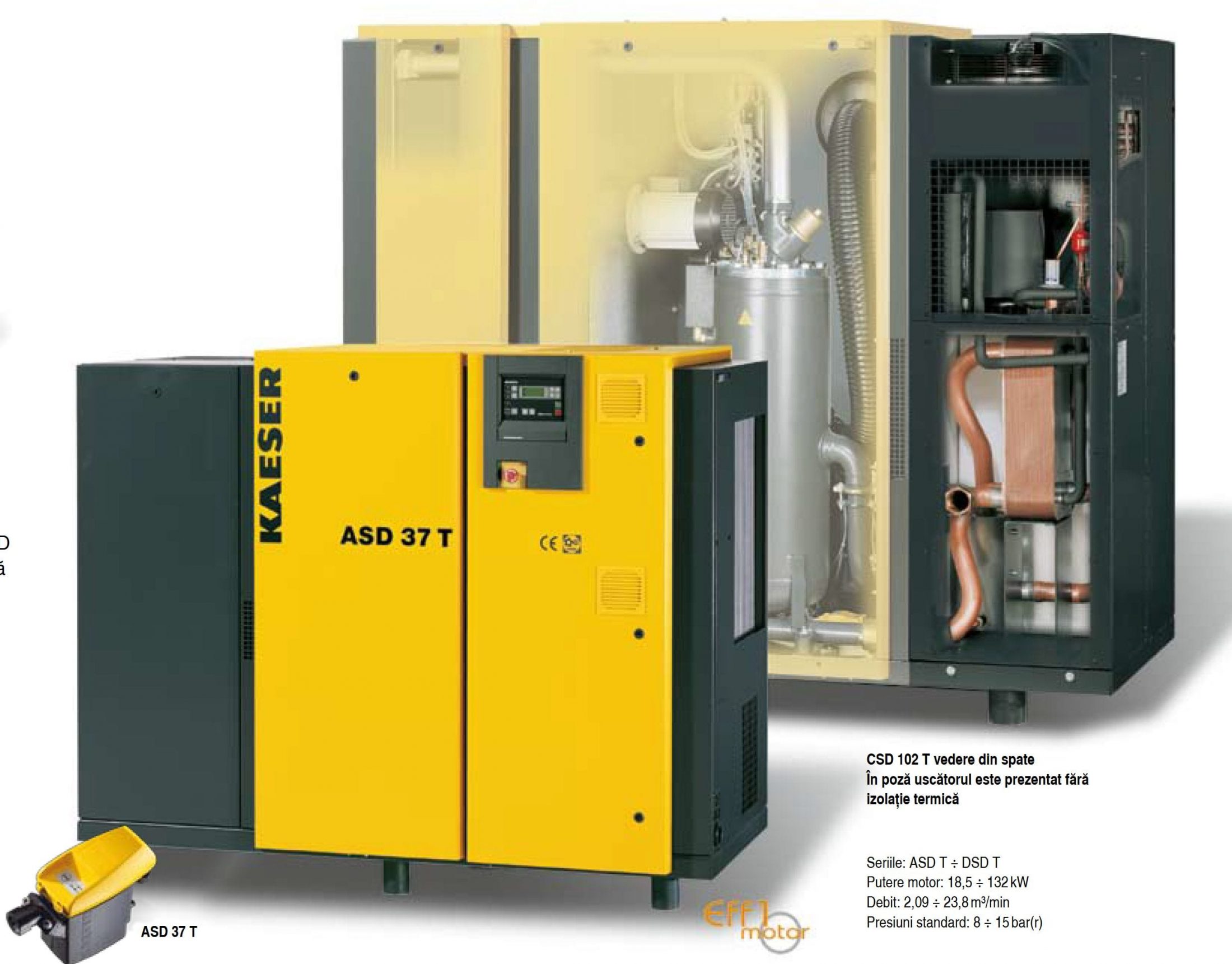

4. Compresoare modulare cu șurub și uscător cu refrigerare KAESER (până la 132 kW)

Seriile inovatoare ASD T ÷ DSD T

Compresoarele cu șurub ASD T ÷ DSD T sunt adaptabile, fiabile și cu eficiență ridicată. Cu un uscător cu refrigerare modular integrat, aceste sisteme complete de aer asigură o sursă sigură de aer comprimat de calitate.

Compresorul de aer și uscătorul cu refrigerare sunt instalate în carcase separate, care nu numai că previn expunerea uscătorului la căldura produsă de compresor, ci și permit o accesibilitate excelentă a componentelor, rezultând o întreținere simplificată.

Soluții la cheie

Atașat de compresorul cu șurub standard, modulul uscător cu refrigerare este livrat complet conectat și gata de operare. Modelul cu carcase separate permite dimensionarea generoasă a componentelor uscătorului și totodată o accesibilitate ușoară a acestora și ecranarea uscătorului față de căldura produsă în procesul de comprimare.

Sistemul de răcire de înaltă performanță asigură funcționarea fiabilă a echipamentului până la o temperatură ambiantă de +45 °C.

Uscătoare cu refrigerare cu economie de energie

Particularitatea de oprire a uscătorului – care este legată de funcționarea compresorului – reduce semnificativ consumul de energie.

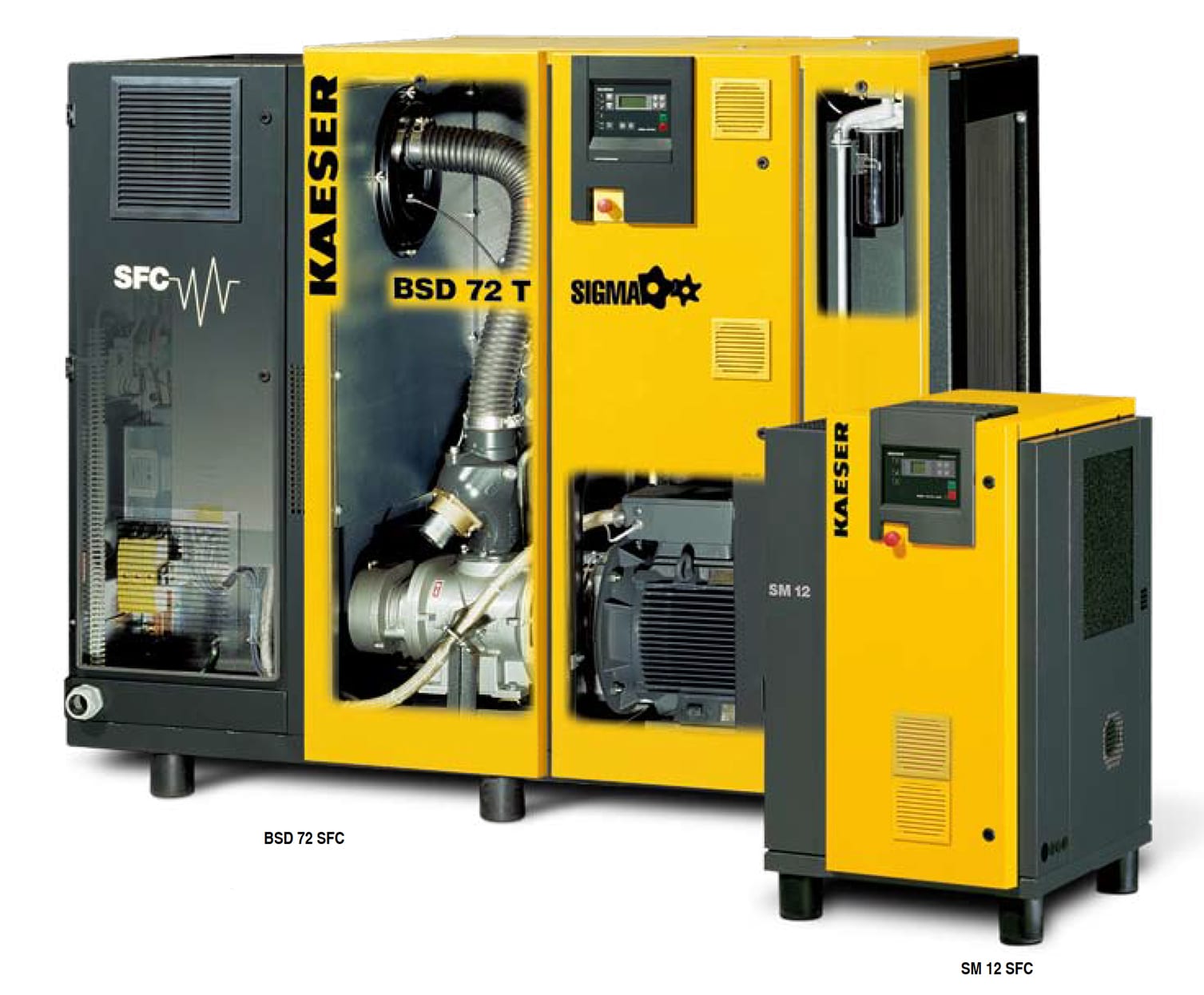

5. Compresoare KAESER cu șurub și convertizor SIGMA Frequency Control (SFC)

Compresoarele cu șurub cu SFC sunt capabile să controleze debitul de aer în funcție de aerul comprimat consumat prin reglarea continuă a turației blocului de compresie în domeniul de control. Presiunea de lucru fi menținută constantă într-o bandă foarte îngustă de ± 0,1 bar, și în consecință permite reducerea presiunii maxime din sistem. Aceasta conduce la economii bănești importante, întrucât fiecare 1 bar de presiune redus implică reducerea cu 6 % a consumului de energie.

Performanțe extraordinare cu SFC

Compresoarele KAESER seriile SM SFC ÷ FSD SFC sunt compresoare cu șurub deosebit de eficiente, cu turație variabilă. Modelele SM, SK și ASK SFC utilizează sistemul Kaeser cu întreținere minimă de transmisie prin curea, care este caracterizat de un sistem automat de tensionare pentru a asigura transmisia optimă a puterii. Modelele mai mari de la ASD SFC în sus sunt echipate cu transmisie 1:1 cu turație controlată.

Blocurile de compresie KAESER, de turație joasă și generos dimensionate, cu bloc SIGMA PROFIL cu economie de energie asigură performanțe excepționale în toată gama de lucru. Fiecare compresor cu șurub Kaeser model SFC poate funcționa la 100 % încărcare fără nicio creștere a cerințelor de întreținere.

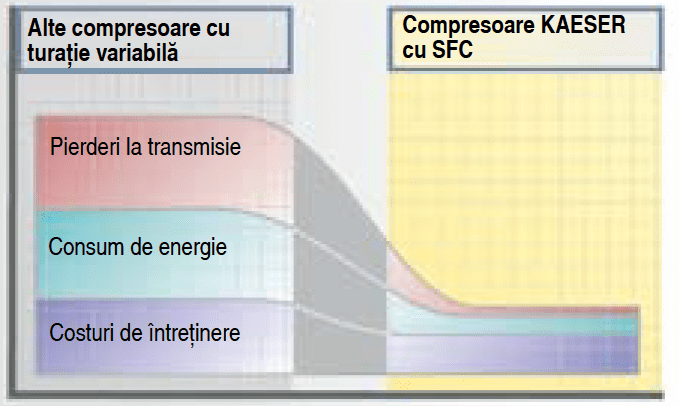

Eficiență maximă cu transmisie 1:1

Mărind semnificativ fiabilitatea și durata de viață, transmisia 1:1 (disponibilă de la ASD SFC în sus) reduce numărul de componente necesare prin comparație cu transmisia cu roți dințate și elimină pierderile prin transmisie asociate acesteia. Nivelele de zgomot sunt deasemenea reduse considerabil.

Beneficiile vorbesc de la sine: transmisie eficientă a puterii, consum optim de energie, costuri de întreținere minime și costuri de staționare reduse.

6. SIGMA CONTROL și SIGMA CONTROL BASIC – inteligență adaptată cerințelor

Acest controler intern al compresorului este un computer industrial robust cu un sistem de operare în timp real și cu posibilitate de actualizare. Starea de funcționare a sistemului poate fi afișată în oricare din cele 30 de limbi selectabile, și în același timp LED-urile tip ‘semafor’ indică starea dintr-o privire.

SIGMA CONTROL pentru compresoare din seriile SX ÷ HSD

Cu abilitățile sale de control adaptabil, monitorizare și comunicare, SIGMA CONTROL este alegerea ideală pentru aplicații care necesită funcționalitatea unor comunicații complexe. De aceea, el se află în toate configurațiile standard ale compresoarelor KAESER cu șurub din seriile ASD ÷ HSD și poate fi montat opțional pe compresoarele din seriile SX, SM, SK și ASK.

SIGMA CONTROL – Funcții principale

• 30 de limbi străine – afișaj mare, text lizibil
• Ceas cu trei canale cu câte zece evenimente pe zi, săptămână și an
• Rotirea sarcinii de bază în cazul a două compresoare
• Modurile de control Dual, Quadro, Vario și Continuu
• Intrare semnal pentru comandă de la distanță
• Intrare semnal pentru funcționare în sarcină/ mers în gol
• Alarmă exterioară, de exemplu pentru uscător cu refrigerare
• Alarmă exterioara de întreținere, de exemplu pentru ECO DRAIN
• Contacte fără potențial: controler pornit, alarmă grup, motor pornit; alternativ, la contactele fără potențial, pot fi alocate: compresor pornit, avertizare grup, comandă de la distanță, mers în gol, mers în sarcină, comandă de la ceas, contact temporizat, oprire de urgență, alarmă bus, presiune scăzută în rețeaua de aer
• Contact “Motor pornit” pentru comutare sisteme de ventilație, fără potențial, max. 3 A, 230 V ±10 %
• Contor de ore service, interfețe pentru valori măsurate și informații de stare: RS 232 pentru modem, RS 485 pentru control tip „master-slave”, Profibus DP
• Circuit de siguranță pentru protejarea compresorului
• Traductor electronic de presiune
• Intrări/ ieșiri configurabile pentru funcții suplimentare

Această listă reflectă numai câteva dintre funcționalități-le SIGMA CONTROL-erului.

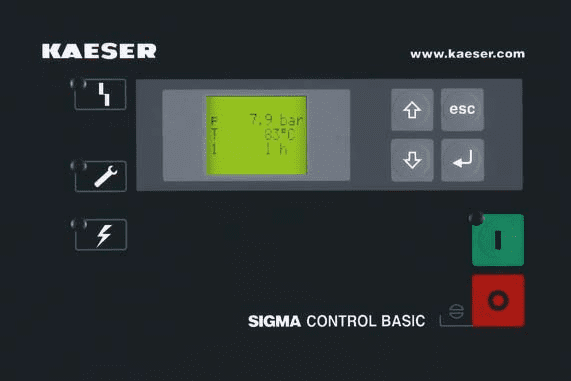

SIGMA CONTROL basic – disponibil pentru compresoarele din seriile SX, SM, SK și ASK

SIGMA CONTROL basic – este disponibil pentru compresoarele cu șurub KAESER din seriile SX, SM, SK și ASK. El reprezintă soluția perfectă pentru utilizatorii care solicită pentru început un singur compresor, dar care totuși poate doresc să-și extindă în viitor sistemul de aer comprimat. În plus, sistemul KAESER de control modular și de management al aerului comprimat asigură o compatibilitate perfectă a sistemului.

SIGMA CONTROL basic – Funcții principale

• Operare rapidă și ușoară cu pictograme mari și afișaj lizibil
• Control DUAL complet automatizat (control funcționare în sarcină/ mers în gol/ pornire/ oprire)
• Monitorizarea parametrilor de presiune ai rețelei de aer, a temperaturii finale de compresie și a direcției de rotație a rotorului
• Contor pentru întreținere, ore de funcționare în sarcină și de operare
• Intervale de service adaptabile, afișarea presiunii și temperaturii în diferite unități de măsură (bar/ psi/ MPa, °C/°F)
• Presiune nominală în sistem micșorabilă
• Presiune diferențială reglabilă
• Contact fără potențial pentru alarmă grup
• Traductor electronic de presiune

Această listă reflectă numai câteva dintre funcționalități-le SIGMA CONTROL-erului.

Modulul opțional de memorie …

… permite compresoarelor echipate cu SIGMA CONTROL basic să fie conectate la un sistem central de comandă precum sistemul KAESER SIGMA AIR MANAGER.

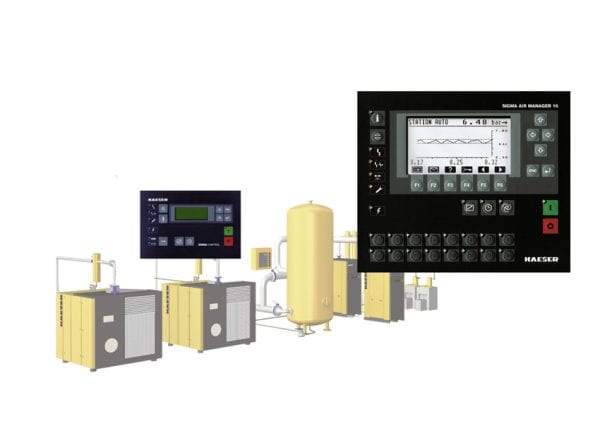

7. Tehnologia informației – soluții cu sisteme integrate

Informațiile despre sistemul de aer comprimat, stocate și procesate în SIGMA AIR MANAGER pot fi transferate prin rețea de telefonie sau de calculatoare (Ethernet). Mesajele SMS, de exemplu, pot fi transmise către telefonul mobil al unui reprezentant de service. Mesajele de întreținere și/ sau alarmă poate fi trimise prin SMS către un telefon mobil personal.

Controlerul intern SIGMA CONTROL al compresorului reprezintă componenta de bază pentru monitorizarea și managementul complet al sistemului de aer comprimat. Schimbul de date între SIGMA CONTROL și SIGMA AIR MANAGER se realizează prin intermediul interfeței Profibus DP.

Tehnologia informației – soluții cu sisteme integrate pentru compresoare

SIGMA AIR MANAGER de la KAESER este primul sistem de tip „master” controler cu un computer industrial care îmbină în aceeași unitate tehnologia Internet cu un server Web. SIGMA AIR MANAGER optimizează funcționarea compresoarelor: minimizează consumul de energie prin selectarea automată a celei mai favorabile configurații dintre cele până la 16 compresoare posibile.

Sigma Air Manager are avantajul unui control modern în bandă de presiune care menține presiunea într-un domeniu de ± 0,1 bar, permițând astfel reducerea presiunii maxime din sistem. Aceasta poate conduce la obținerea de economii bănești importante, întrucât fiecare 1 bar reducere implică reducerea cu 6% a consumului de energie.

Vizualizarea de informații SIGMA AIR CONTROL basic este integrată standard în fiecare sistem central de comandă SIGMA AIR MANAGER și permite oricând prezentarea datelor legate de starea sistemului de aer comprimat prin intermediul Internetului prin simpla utilizare a unui browser (navigator) standard de Internet, fără a fi nevoie de un soft suplimentar.

La cerere este disponibilă și stocarea datelor pe termen lung și auditul sistemului de aer (SIGMA AIR CONTROL plus).

Vizualizare și analiză pe termen lung cu SIGMA AIR CONTROL basic și SIGMA AIR CONTROL plus (opțional)

• Achiziție de date pe termen lung pentru raportare, analiză, control și audit Pentru urmărirea reducerii costurilor cu aerul comprimat
• Centralizarea costurilor cu energia electrică
• Pot fi adăugate categorii suplimentare de costuri
• Nu este necesar un soft suplimentar (folosește Internet Explorer)
• Vizualizare prin intermediul RS 232 / Intranet / rețea de telefonie
• Informații online disponibile în timp real

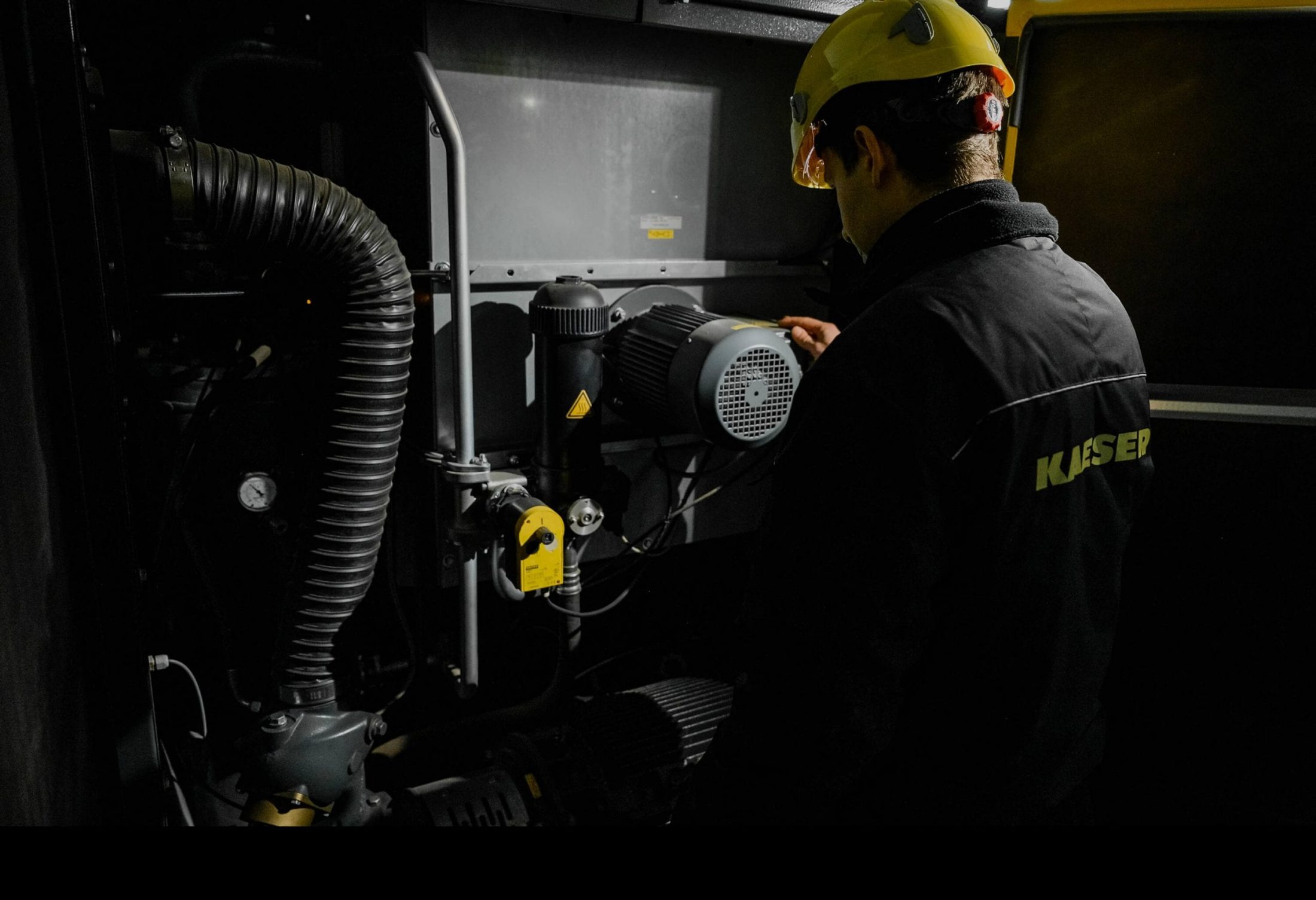

8. Suport tehnic competent și service profesional – SIGMA AIR SERVICE

Suntem unul dintre cei mai mari producători de compresoare și sisteme de aer comprimat, cu o prezență puternică la nivel global. Rețeaua calificată de service compresoare la nivel global, din care face parte și Republica Moldova, asigură disponibilitatea tuturor serviciilor și produselor Kaeser în timp util.

Accent pe calitate și disponibilitate

Scopul rețelei de service a sistemelor industriale Kaeser este asigurarea timpului de funcționare optimă cât mai mare a produselor și serviciilor Kaeser. Acest scop poate fi atins numai cu specialiști calificați în făbricile Kaeser și cu utilizarea celor mai bune și eficiente componente.

Service-ul de calitate al compresoarelor este garanția că putem aduce valoare clienților noștri, nu doar ca furnizori de servicii și produse, dar ca parteneri pe termen lung.

9. Exemple de utilizări practice a compresoarelor cu șurub Kaeser
